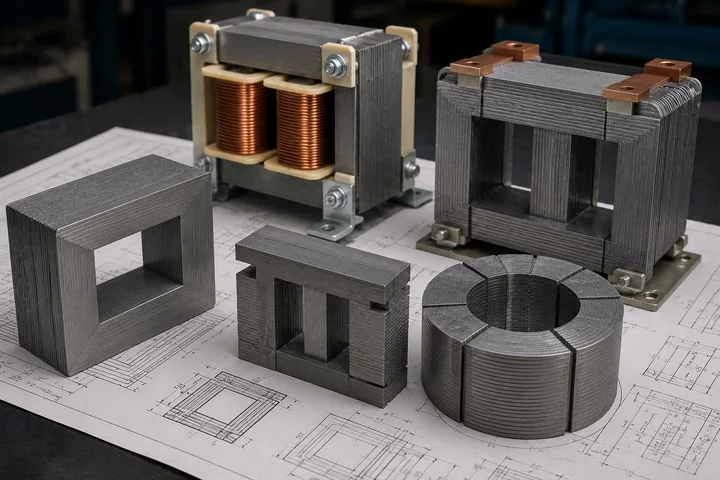

Rdzenie transformatorowe - rodzaje, budowa oraz zastosowanie

Rdzeń transformatorowy może przyjmować różne kształty i konstrukcje, zależnie od przeznaczenia całego urządzenia. Jego budowa wpływa na sposób prowadzenia strumienia magnetycznego, wymiary transformatora oraz warunki pracy. Warto więc przyjrzeć się najczęściej stosowanym rodzajom rdzeni i ich zastosowaniom.

Jak zbudowany jest rdzeń transformatorowy?

Rdzeń transformatorowy powstaje z odpowiednio ułożonych warstw blach elektrotechnicznych, które tworzą zamkniętą drogę dla strumienia magnetycznego . Poszczególne arkusze są od siebie izolowane, co ogranicza powstawanie prądów wirowych i zmniejsza straty energii podczas pracy urządzenia. Konstrukcja rdzenia składa się zazwyczaj z kolumn, na których umieszcza się uzwojenia, oraz jarzm łączących całość w spójny obwód magnetyczny. W zależności od przeznaczenia transformatora rdzeń może mieć formę toroidalną, prostokątną, płaszczową lub zwijaną. Sposób ułożenia blach, jakość ich powierzchni oraz dokładność wykonania połączeń wpływają na sprawność, poziom hałasu i temperaturę pracy transformatora.

Rodzaje rdzeni transformatorowych

Rdzenie toroidalne mają kształt pierścienia i są wykonywane najczęściej z taśmy blachy elektrotechnicznej zwijanej warstwowo. Taka budowa umożliwia równomierne prowadzenie strumienia magnetycznego oraz ogranicza liczbę szczelin powietrznych, które mogłyby zwiększać straty energii. Rdzenie tego typu wyróżniają się niewielkimi wymiarami, stosunkowo małą masą oraz cichą pracą. Ich zaletą jest wysoka sprawność, jednak montaż uzwojenia na pierścieniowym rdzeniu może być bardziej wymagający niż w przypadku konstrukcji o prostszych kształtach.

Rdzenie prostokątne i zwijane powstają z taśmy stalowej formowanej w zamknięty obwód o prostokątnym przekroju. Ich konstrukcja ułatwia rozmieszczenie uzwojeń i pozwala na wykorzystanie rdzenia w transformatorach o różnych mocach. Ze względu na regularny kształt są wygodne w montażu, a ich parametry można dostosować poprzez zmianę wymiarów, grubości pakietu oraz gatunku zastosowanej blachy. Odpowiednie przygotowanie narożników oraz dokładne ułożenie warstw ograniczają szczeliny magnetyczne, co wpływa na sprawność i stabilność pracy całego urządzenia.

Rdzenie Unicore są wykonywane z ciętej i odpowiednio składanej taśmy elektrotechnicznej, której warstwy zachodzą na siebie w sposób umożliwiający łatwe otwieranie i zamykanie konstrukcji. Rozwiązanie to upraszcza montaż uzwojenia, ponieważ cewki mogą zostać przygotowane oddzielnie, a następnie umieszczone na kolumnach rdzenia. Taka technologia pozwala skrócić proces produkcji transformatora i zachować dobre parametry magnetyczne. Łączą wygodę montażu z możliwością ograniczenia strat, pod warunkiem zachowania wysokiej dokładności wykonania i właściwego dopasowania poszczególnych warstw.

Jak wybrać odpowiedni typ rdzenia?

Wybór rodzaju rdzenia transformatorowego powinien uwzględniać moc urządzenia, częstotliwość pracy, dostępną przestrzeń oraz wymagany poziom sprawności. Rdzenie toroidalne sprawdzają się tam, gdzie liczą się kompaktowe wymiary, cicha praca i ograniczenie zakłóceń elektromagnetycznych. Konstrukcje prostokątne są natomiast łatwiejsze w montażu i mogą być stosowane w wielu urządzeniach przemysłowych oraz energetycznych. Rdzenie Unicore warto rozważyć wtedy, gdy istotne jest sprawne osadzenie wcześniej przygotowanych uzwojeń i uproszczenie procesu produkcyjnego. Przy doborze należy również zwrócić uwagę na gatunek blachy elektrotechnicznej, dopuszczalne straty energii, warunki chłodzenia oraz przewidywane obciążenie transformatora.

Wpływ wykonania rdzenia na parametry transformatora

Dokładność wykonania rdzenia bezpośrednio wpływa na sprawność i stabilność pracy transformatora. Znaczenie mają przede wszystkim:

• jakość blach elektrotechnicznych – lepsze właściwości magnetyczne pomagają ograniczyć straty energii;
• precyzja ułożenia warstw – zmniejsza liczbę szczelin i poprawia przepływ strumienia magnetycznego;
• dokładność cięcia oraz łączenia – ogranicza nagrzewanie, drgania i hałas;
• właściwa izolacja blach – zmniejsza powstawanie prądów wirowych;
• dopasowanie wymiarów rdzenia – pozwala osiągnąć odpowiednią moc bez nadmiernego zwiększania masy urządzenia.
